電機常用冷卻方式
發布時間：
2020-11-03
來源：
電機的冷卻方法按GB1993-80《電機冷卻方法》中的要求規定。電機冷卻方法代號如下規定：
IC字母XX
第一位數字：表示冷卻介質循環回路的布置方式（0~9）
第二位數字：表示冷卻介質循環所需動力的提供方式（0~9）
對常用冷卻介質規定了特征字母，例如常用的有“A”代表空氣；“W”代表水等。
目前我公司電機常用的冷卻方式如下：
1）、開啟式，冷卻方法為IC01——空氣可以通過電機自帶風扇進出電機內腔，將電機內部熱量帶走?？梢赃m合電機的功率從很小到很大，但由于電機內部可出進出空氣，電機內部有灰塵，形響電機的絕緣性能，原JS系列電機使用較多，現在的Y系列電機使用較少，只有在環境條件較好的情況下才有使用。目前我公司IP23的Y系列電機冷卻方式代號為：“IC01”。
2）、封閉式，防護等級為IP44以上，冷卻方法分為：
IC611——電動機上部帶散熱管式散熱器，內風路和外風路靠自帶風扇循環。當電機功率較大，產生的熱量大，電機自身散熱片不能滿足散熱要求情況下使用，電機運行相對于水冷方式比較獨立。目前我公司IP44~IP55的YKK系列電機冷卻方式代號為：“IC611” 。

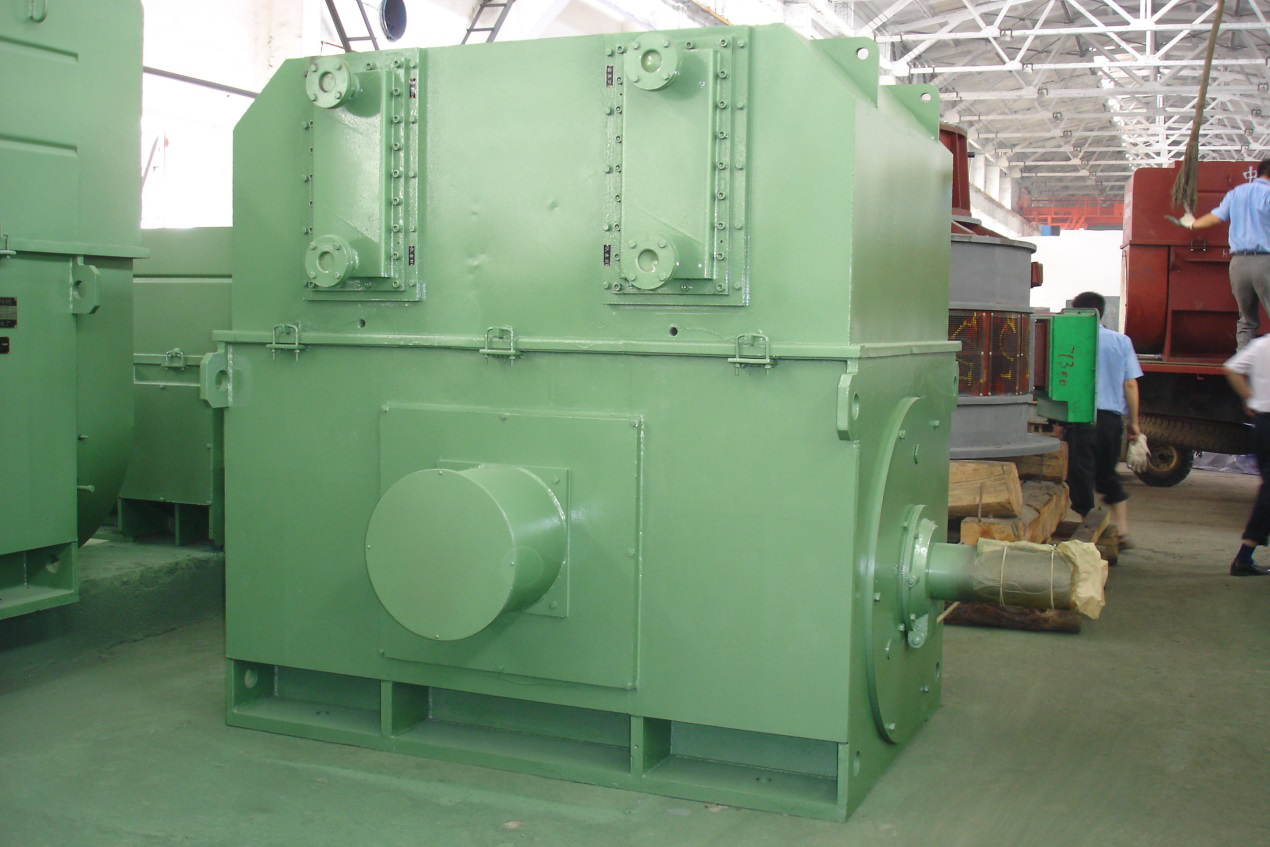

IC81W——全封閉，電動機上部帶水冷散熱器，內風路靠自帶風扇循環。這種冷卻方式冷卻量較大，可以將電機功率做到很大，但缺點是需要水源和管線，成本高，結構復雜，維護困難。目前我公司YKS系列電機冷卻方式代號為：“IC81W” 。
IC616——電動機上部帶散熱管式散熱器，內風路靠自帶風扇循環，外風路靠強制風機循環。
IC666——電動機上部帶散熱管式散熱器，內、外風路均靠強制風機循環。
IC416——全封閉，電動機外殼帶散熱片，內風路靠自帶風扇循環，外風路靠強制風機循環。
IC411——全封閉自扇冷，電動機外殼帶散熱片，內風路和外風路靠自帶風扇循環。全封閉自扇冷電機具有結構簡單，制造成本低等優點，在電機功率許可和能夠達到冷卻效果的條件下應優先選用。
電動機冷卻方式的選擇原則是：從電機獨立性考慮，電機冷卻方式能采用自扇冷的不采用強制冷卻，能采用空冷的不采用水冷。
高壓電機1000KW以上電機宜采用IC611，2000KW以上宜采用IC81W水冷。
